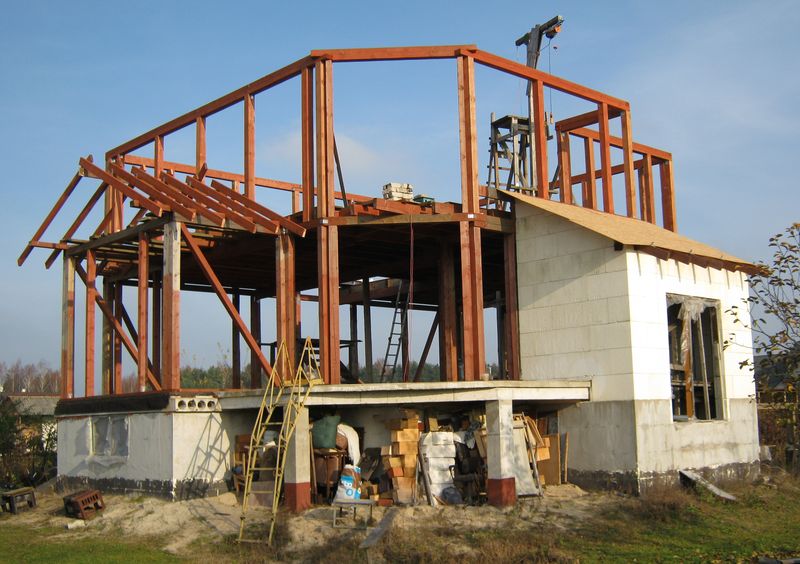

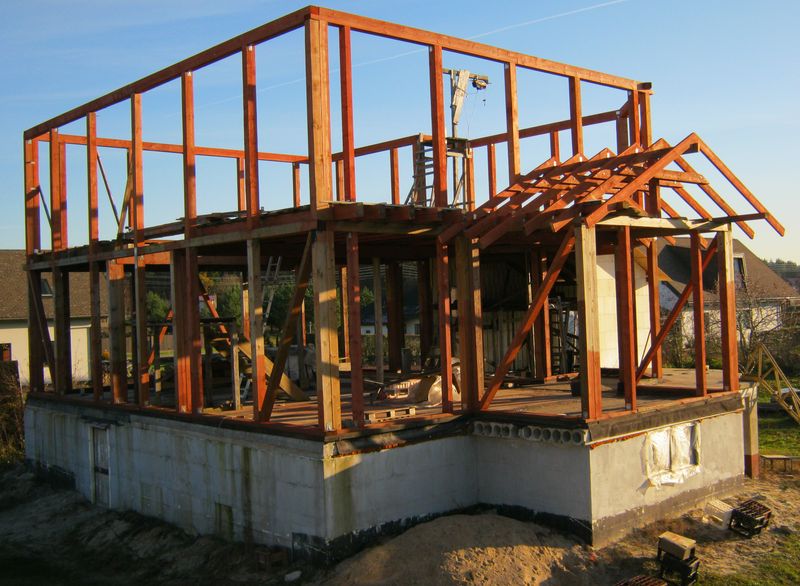

Осень 2011

Всем привет!

Затяжная болезнь (один из существенных недостатков самостроя), начавшаяся в сентябре, лишила меня радости строительства аж на 2 месяца. К сожалению и сейчас чувствуется некоторое недомогание, лишающее меня полноценной трудоспособности. Но в дни с вдохновением и хорошим самочувствием удалось немногое сделать и на сегодняшний день все выглядит как-то так. Крышу эркера временно закрыл ОСП 8мм.

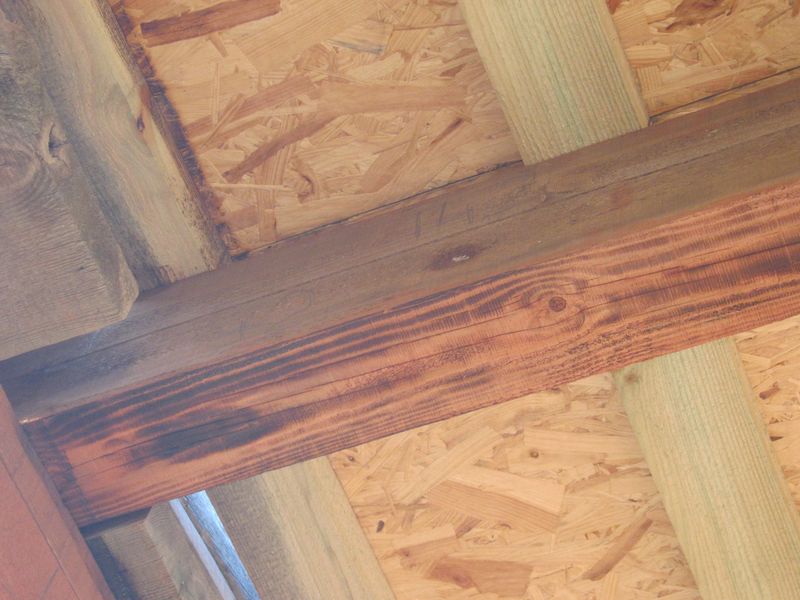

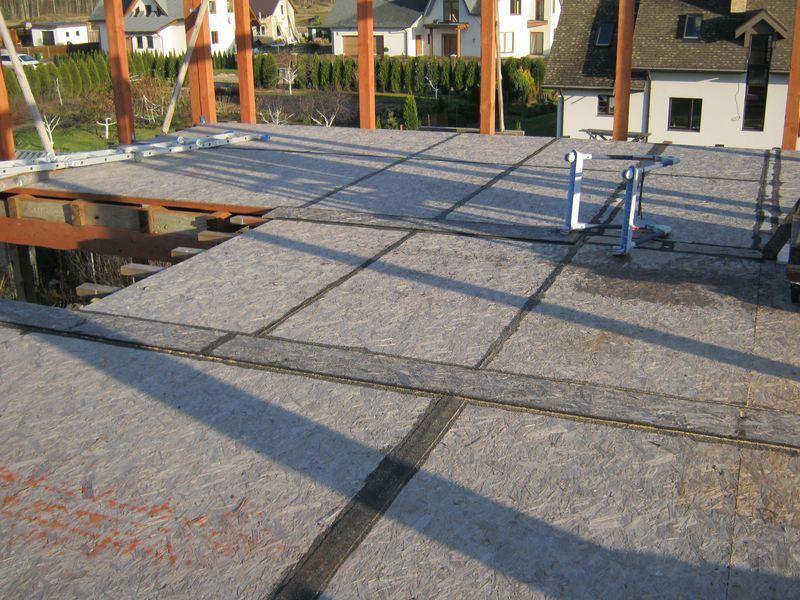

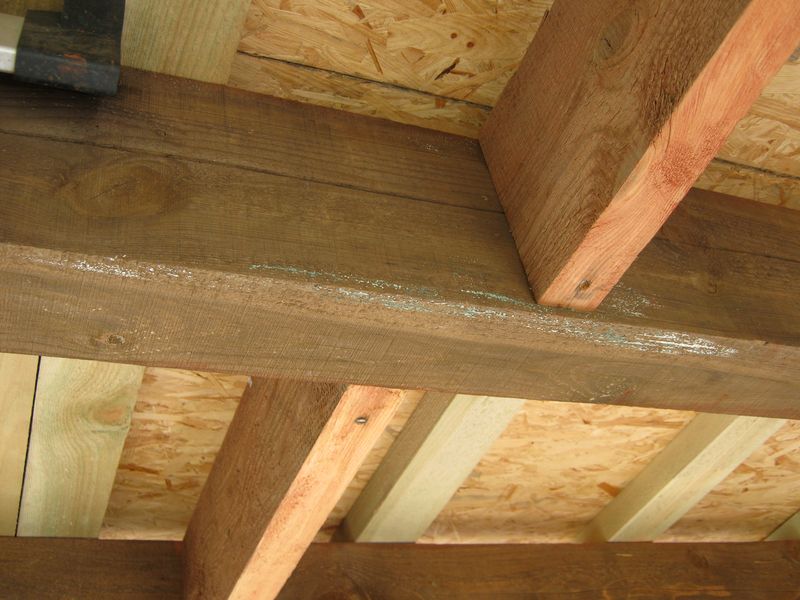

ОСП на межэтажном перекрытии не имеет уклона, поэтому вода после дождей просачивается в слабые места и самое неприятное, там, где стыки листов приходятся над балками перекрытия. Во время теплых и затяжных дождей одна балка промокла и по ней пошла поверхностная плесень. В сухое время я ее выжег строительным феном (эффективнее было бы жечь газовой горелкой, но ее не оказалось под рукой). После этого я промазал швы мастикой и кое-где приклеил рубероид, а в некоторых местах в ОСП просверлил дырки для стока воды.

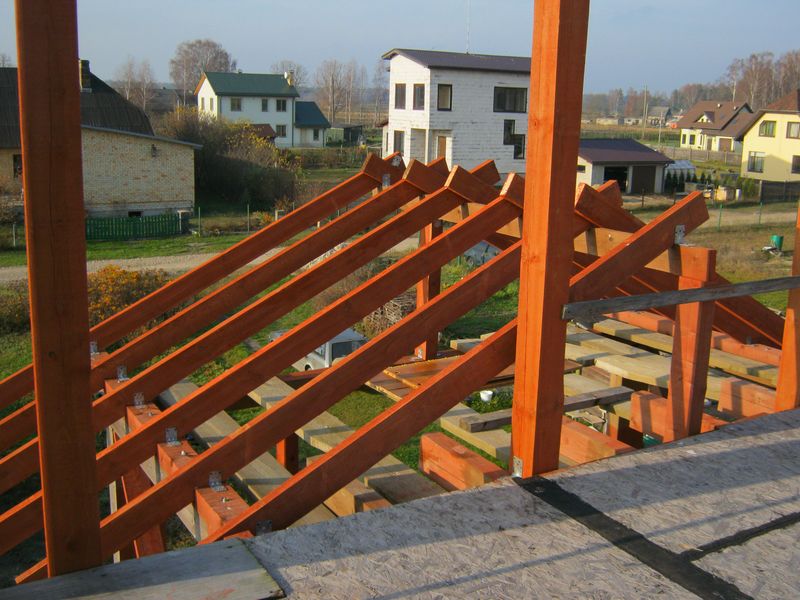

Стропила делал из бруса 50х150. Длина ноги 308 см, расстояние между ними в основном 58 см, угол наклона 27 град.
Крепил их на временный коньковый брус, так как так легче ровнять стропила. После установки обрешетки брус уберу.
Эта крыша утепляться не будет, поэтому это расстояние произвольное. Затяжки-ригели из бруса 50х150 с двух сторон стропила (так в моем проекте, хотя во многих местах я видел, что используют по одной доске на затяжку).

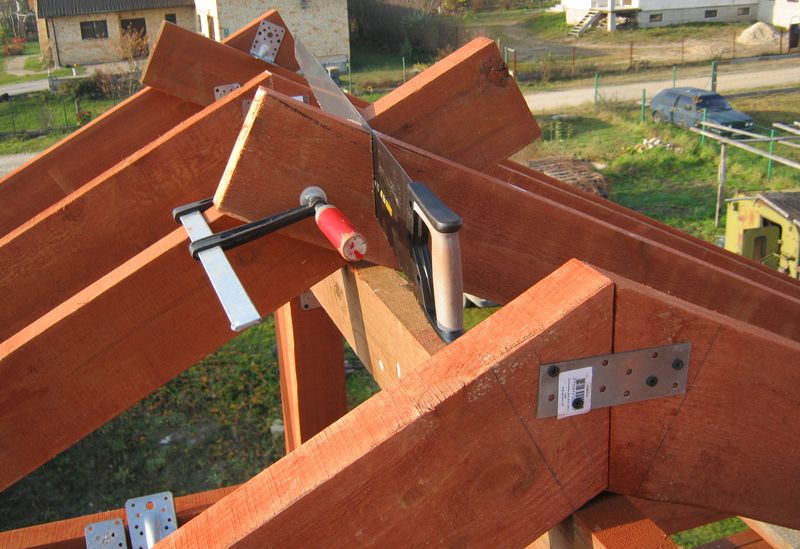

Стропила сначала крепил и соединял между собой временными саморезами и уголками, а после выверки в коньке сделал запилы ножовкой. Ригели со стропильной ногой скреплял шпилькой диам. 10 мм и оцинкованными гвоздями 3х90 (по 7 шт. на каждый конец ригеля).

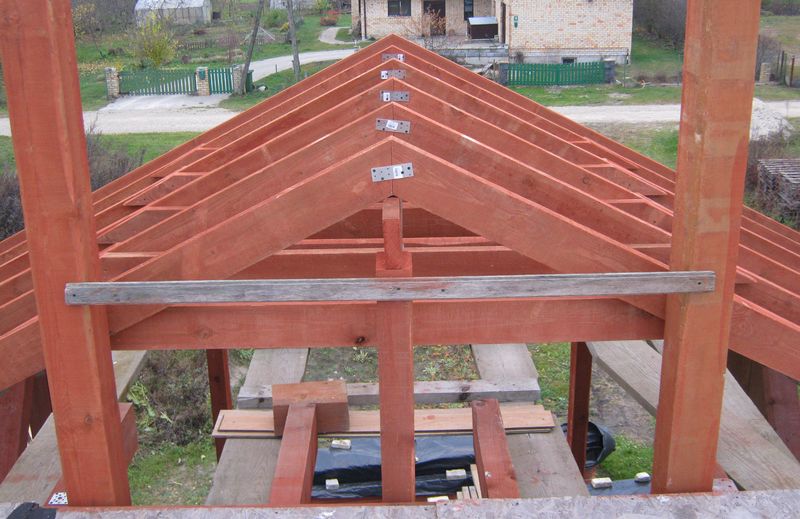

Стропила в коньке еще будут скрепляться накладками-косынками, а пластины временно стоят.

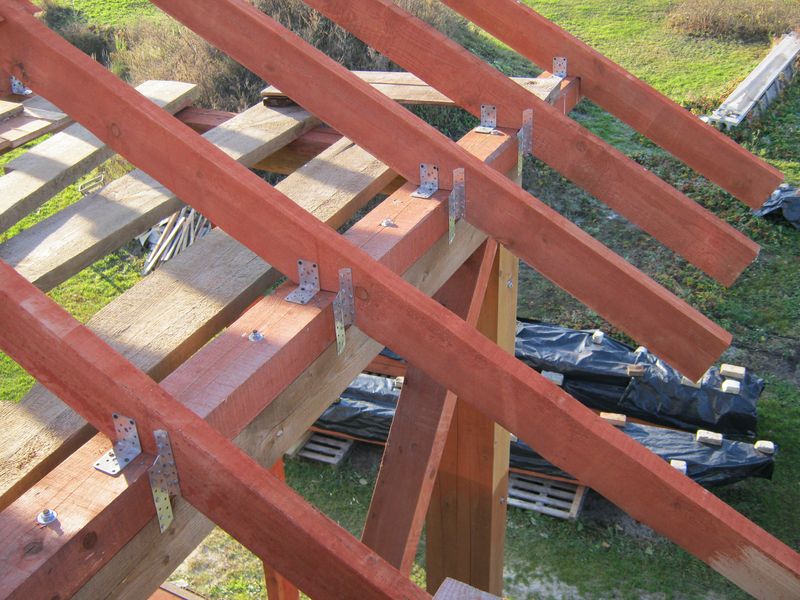

Концы стропил закрепил на мауэрлате спец. креплениями по 2 шт. на конец. Временные уголки потом уберу.

Лето 2011

Всем привет! Вот мы и прошли отметку "середина лета".

В первой половине лета начал укладывать обрешетку из брусков 50*100. Несколько первых старался уложить ровно по уровню, подкладывая под них кусочки рубероида, но вскоре понял, что так я провожусь с обрешеткой очень долго. Все равно придется потом делать окончательное выравнивание, когда дело дойдет до укладки утеплителя. Поэтому бруски обрешетки крепил временными саморезами (76 мм) с шагом по осям 45 см. Сверху кладу временно ОСП 12 мм для того, чтобы можно было с этого пола ставить стены 2-го эт. Потом эти ОСП сниму и они пойдут на стены гаража.

Бруски для обрешетки в штабеле начало крутить, все свеже пиленное в мае и я расстроился, но когда попробовал их дугообразную форму править, используя распорку 35 см и струбцину, то успокоился, они оказались довольно податливые и распрямлялись. А вот бруски, которые скрутило пропеллером, не использовал. Потом пущу их на что-нибудь.





В июне закончил стелить ОСП на пол. Получилось неплохо и даже довольно ровно.







Для крепления верхней обвязки к стойкам использовал гвоздевые нагели - 8х300. Заранее просверливал 6 мм сверлом отверстия (в одной строительной гниге писалось, что отверстие надо сверлить диаметром 0.9 от диметра гвоздя, но сверла 7мм у меня не было), но гвоздь вбивался с трудом и несколько штук даже согнулись в районе 3-4 см у шляпки и пришлось их спиливать. Потом вспомнил совет одного форумчанина - гвоздь надо смочить маслом, - смочил, и после этого гвозди идеально вбивались.



Дом продолжает расти!

С родственниками затащили кран наверх и теперь можно поднимать брус одному.

Лазером замерил уровни в местах установки стоек и 4 июля 2011 установил первую стойку второго этажа. Кстати, 3-х метровый брус для стоек не тяжелый, поэтому я его закидывал наверх без крана - сначала на 1-й этаж, потом на временную межэтажную лестницу, а с нее на перекрытие.







По участку брус перевозил на импровизированной каталке, сделанной из больничного кресла-каталки.



А такой пилой я торцевал стойки, купите, не пожалеете, пилит без усилия, почти сама. Сталь шведская, название русское, с любовью - "Дорогая теща". Обратите внимание на расположение зубов. Такой же пилой, только Prof Cut, я отторцевал все стойки 1-го этажа, но та пила уже притупилась и нигде в магазинах таких пил не было, но вот увидел тещу и сразу купил.



На верхнюю обвязку брал брус 150х200, поднимал краном. Для равновесия горизонтальности я к балке крепил противовес (кусок бетона или кирпича).







Редкие кадры, когда кто-то меня фоткает в работе.
ФОТОРОЛИК установки балки обвязки.















16 августа 2011 была уложена последняя балка перекрытия. Оставалось вставить промежуточные стойки и все это окончательно выровнять и закрепить.

А за неделю до этого установил предпоследнюю 6-ти метровую балку обвязки с опорой на 3 стойки и успел закрепить ее только на средней и угловой стойке, как пришла сильнейшая гроза со шквальным ветром и моя балка со средней стойкой улетелив малину. К счастью никто и ничто не пострадало.

Весна 2011



Всем привет!smile:)

После долгой зимней спячки, считай с ноября по апрель, я смог начать что-то делать. Необычайно снежная и долгая зима, без оттепелей, выбила из ритма, расслабила, что для моего дела это не хорошоsmile:(

Появилось немного денег, прикупил брус. Вместе с зятьями закинули балки для межэтажного перекрытия наверх, что-то подняли моим краном. Балки мазал антисептиком прямо наверху. В состав антисептика входят специальные соли, поэтому его можно наносить только кистью, постоянно взбалтывая раствор, иначе взвесь быстро оседает. Этот антисептик у нас оказался самый дешевый - порошок на разведение водой до 15 литров стоит 6 евро. А колор можно выбирать любой.











Начал ставить подкосы. Долго ходил вокруг да около, не мог определиться, как сделать правильный расчет. Потом пришла мысль - натянул по диагонали шнур, измерил длину диагонали и угол, отмечал на подкосе на узкой стороне середину, от нее отмерял нужный угол и отпиливал концы. Размер должен быть очень точный, иначе, если подкос длиньше на миллиметры, то его не вставить в диагональ. Я так с одним промучился, так как из-за кривизны бруса (в некоторых местах его повело) неверно были определены размеры и приходилось по нескольку раз делать отпилы с концов. В другом подкосе длина оказалась немного меньше и пришлось вставлять вставку 8 мм. Но в основном подкосы вставали нормально.








Когда закидали балки перекрытия наверх, то подкосы еще не стояли и видно из-за этого угловые стойки наклонились на 15-19 мм, наклон был виден глазом и я его проверил отвесом. Пришлось домкратом выправлять и потом ставить подкосы. Сейчас все нормально.






В конце мая удалось разложить балки перекрытия по местам.
По проекту балки перекрытия должны быть из бруса 75*200 с шагом по осям 40 см. У хозяина лесопилки не было такого бруса в нужном количестве и он предложил 100*200, сказал, что сам использовал такой и на большой пролет (у меня 425 см) такие даже лучше. Шаг балок по осям 55-75 см и разный потому, что я старался распологать балки ближе к стойкам там, где это было возможно. В ванной комнате почаще установил, а в гардеробной реже.
Концы балок прибивал гвоздями 4*120 по одному с каждой стороны под углом 45 град. Использовал приспособу для удобства вбивания гвоздя. Временное крепление концов балок металлическими уголками очень пригодилось, так как при забивании гвоздей балка не смещалась.



Установил проставки (50-75*200) для жесткости всей балочной конструкции и для того, чтобы балки меньше крутило. Балки свежепиленные, начали сохнуть и видно, как их крутит, поэтому спешил быстрее вставить проставки. Вставки начал устанавливать между балками и в середине. В некоторых местах вставки временные, так как там будут стойки второго этажа.
Неожидал, но возникла проблема с поиском материала для них. Нужных отходов одного размера оказалось мало, так что пришлость делать из разнокалиберных кусков, а пилить хорошие длинные брусья на мелкие куски рука не поднялась.



Зять начал делать временную лестницу на 2-й этаж.

Терраса в 2009

В 2009 сделал террасу, площадью где-то 14 м2. Лаги 50х250 (из остатков с чужой стройки, купил подешевке), некоторые составные на саморезах и гвоздях. Обрешетка 50х80. ОСП 18мм. Наклон для стока воды делал 5 мм на 1 м, но из-за надо было чуть больше, может 7 мм, тогда вода в одном месте не застаивалась бы. Поверх ОСП пока не знаю , что будет, но, возможно, линолиум уличный по гидроизоляции или террасную доску. Стойки 100х200. ОСП пока промазал мастикой на водной основе.
Под террасой планирую устроить дровницу для камина.











Работы летом 2010.

Ну вот, поставил стены 1-го этажа smile:) Все идет очень медленно smile:( Сами знаете, стоит жара невыносимая, даже по утрам.
На брус нижней обвязки решил положить еще брус 50х150, но некоторые брусы так повело и скрутило пропеллером, что ложить их на обвязку нельзя, поэтому местами пришлось использовать брус 75-200, так как хорошие 50х150 закончились. Вобщем, неудалось добиться идеального горизонта по всему периметру из-за таких причин:
1. панели перекрытия изначально не плоские, а выгнутые и прогиб в середине достигает 25 мм. Перед тем, как ложить брус нижней обвязки на такую неровную поверхность, я раздумывал, а может сделать опалубку по периметру и выровнять поверхность. Но не стал заморачиваться этим и поэтому приходится каждую стойку вымерять по высоте по месту, т.е. я сначала лазером пробил все важные точки и от этих показаний расчитывал длину стойки.
2. Первый брус нижней обвязки тоже немного повело, когда они уже лежали - края выгнулись вверх, поэтому после укладки второй обвязочной доски поперечной горизонтальной плоскости не получилось и местами приходилось проходить наждаком посадочное место под стойку и снимать 3-5 мм. Все это не фатально, но отнимает время.

Стойки и и верхнюю обвязку крепил временными уголками и шурупами 25-35 мм. Как только закончил обвязку всего периметра, то начал выравнивать и окончательно крепить уголками стойки и обвязку. Уголки прибивал анкерными гвоздями 65-70 мм. Но это еще не окончательное крепление стоек - снизу стойки прибьются парой гвоздей 120 мм, а сверху скорее всего нагелями или гвоздем 250-300 мм.
После установки основных стоек и обвязки, начал ставить вспомогательные стойки, используя домкрат, которым приподнимал брус верхней обвязки и спокойно ставил стойку. Если поставить сразу все стойки, то очень трудно добиться горизонтальности и верхний брус тяжело ровно поставить, поэтому лучше верхний брус сначала опереть на крайние точки.

Чтобы стянуть противоположные стены, поставиль балку 150х250х7370. Зять помогал подтянуть балку до нужного места и подстраховывал во время ее подъема. Кран опять с блеском выдержал испытание и балка легла на нужное место smile;)

Придумывал разные варианты крепления для подъема бруса и остановился на таком, когда необходимо, чтобы крюк от крана был максимально близко к брусу, т.е. чтобы не было провисания веревки (это из-за малой высоты крана, иначе на 3 м брус не поднять): труба около 1 м, в которую просунута толстая веревка и свободная ее часть примотана изолентой к трубе. Далее я ищу середину бруса и закрепляю трубу на брусе двумя прочными ремнями.

Рядом стоящие стойки стянул шпильками М10 в трех местах. Брус во время сушки начало вести и в дугу и в пропеллер ( к сожалению, это все издержки неправильной сушки), но во время стяжки шпильками стоек, их кривизна приятно выправлялась и даже щели исчезалиsmile:D

А такие караси уже встречаются в моем пруду smile;)

А эти караси всплыли "подышать", когда я с дуру в 2009 подсыпал в воду гашеной строительной извести, думая, что так можно немного очистить позеленевшую и застоявшуюся воду. Карасям это не понравилось и они всплыли, жадно глотая воздух ртом. В этот момент я их смог пересчитать и насчитал около 200 штук (в 2007 выпустил всего 13 штук с икрой, вот они и размножились). Пришлось облегчить их мучения и в срочном порядке пустить в пруд воду из скважины. Если приглядеться, то видны морды неплохих экземпляров.

Стены библиотеки (апрель-май 2010)

Всех с наступившим маем smile:) Тепло пришло, а с ним и активная жизнь smile:D
Эта зима уж слишком долгая была - 5 месяцев безделья расслабили и дали возможность набрать лишние килограммы, а с ними и телесные объемы smile:(
И вот только потеплело в начале апреля, радостно отработал первый выходной, но продуло так, что на 2 недели был выбит из активной жизни. Малёхо аклимался, поставил стойки и верхнюю обвязку. Стойки и обвязка из бруса 150х150мм.
Брус в ноябре покупал свежеспиленный и антисептированный для хранения. Брус сырой и антисептик глубоко не проник, поэтому я промазывал еще раз, а местами и 2 раза.
Пока все выравнено и закреплено временными уголками. Комната имеет 2 угла по 135 градусов. Стойки ставил впервые, поэтому провозился долго, пока приспособился к технологии.

В торец стены при бетонировании были заложены 3 шпильки М16 для крепления стойки.Неровности в бетоне были выровнены раствором. К стойке со стороны бетона прикрепил рубероид.

В прошлом году сделал такой кран-стремянку на колесах. Теперь удобно поднимать брус на обвязку и использовать кран как стремянку.

Когда строишь один, то приходится приспосабливаться и вот так я передвигаю брусы по площадке - один конец на подвижной конструкции (кажется от чего-то детского - то ли стульчик, то ли столик), другой в руках.

3 мая поднял самый тяжелый брус 150х250х5300мм. Провозился с ним из-за того, что не хватило высоты крана 30 см. Пришлось городить временные стойки из ящиков. Но приподнять конец балки на 15 см не смог, тяжело, но что интересно - конец балки на земле я приподнимаю, а вот толкать балку снизу вверх не получилось.

Приспособил домкрат и нормально закончил подъем.

А дальше это балку легко передвинул к нужному месту.

4 мая установил балку в заранее оставленную нишу.

Для связки балки с бетонной стеной в балку была вкручена шпилька М20

Установив балку на свое место и выровняв ее по уровню, залил в нишу раствор 1:2,5 и выровнял раствором стену по верхнему уровню в ровень с поверхностью балки. Только закончил укладывать раствор, так пошел дождь. Вообще весна очень дождливая, тем более, что много дождливых выходных пропало, а в подвале что-то делать пока не хотелось, там сыро и холодно.

Май закончился и даже что-то удалось сделать smile;)
Доклеил пенопластовую опалубку, чтобы проектный угол наклона был 27 град. и залил бетоном.

Сделал шаблон из тонкой доски 25х150, чтобы знать, где делать вырезы в стропилах для опоры на мауэрлат.

Временно прикрепил к торцу бетонной стены стропильный прогон (50х200) в местах установки будущих стоек 2-го этажа.

Верхний уровень стропил и обрез бетонной стены должны быть на одном уровне.

Стропила (50х150) крепил к прогону и мауэрлату усиленными уголками с помощью анкерных гвоздей. Уголки с каждой стороны. Но сначала, пока ставил стропила и стойки, то все это выравнивалось и временно крепилось уголками на саморезы и когда я точно был уверен, что все ровно, то прибивал гвозди.
Памятник надо поставить тому, кто придумал саморезы!!! Очень удобно пользоваться для временных креплений.

Лежал 1 лист ОСП, так я его прикрутил временно, - получился навесик, хоть можно инструменты прятать от дождя.

В конце мая купил 6.1 м3 бруса на стойки и обвязку 1-го этажа. Брус напилили из ели, заготовленной зимой. Когда-то я спрашивал, из чего лучше строить - из ели или сосны.
http://www.mukhin.ru/bh/viewtopic.php-t=1909&postdays=0&postorder=asc&start=0.htm
Большинство мнений было за сосну и я решил строить из сосны, но придя на лесопилку, мне сказали, что сосна в Латвии хуже ели, тем более, что есть зимняя ель, а если выбирать сосну, то она пойдет майская, более сырая и тяжелая. Причем цены на заготовленную ель еще прошлогодние, а на сосну майскую уже на 30 баксов дороже, так как повысился налог на кругляк. Вобщем взял ель. 2 дня мазал антисептиком и не перемазал даже половины.

Пятый сезон, начало.

А почему-бы и не продолжить свой рассказ и начну я его своими же словами со старого форума:
Друзья! Олегом Мухиным создана новая (я серьезно, без сарказма) возможность размещать на этом форуме интересные и полезные фотографии и другие материалы. Надеюсь, что в этой теме самостройщик найдет для себя ответы на какие-то вопросы или поделится своим опытом.
Еще хочу добавить, что я рассказываю о своем опыте и не претендую на истину в первой инстанции, где-то он может показаться наивным или неверным, поэтому не судите строго, а лучше подправьте и скажите, как лучше и правильнее. Мне будет приятно, если я кому-то сгожусь.
"Учимся друг у друга!", - наверное такой девиз нам может подойти. И не важно, за год или два, или 10 лет ты построил свой дом - важно то, что твое дело, твой опыт может оказаться полезным кому-нибудь. Иначе, зачем мы здесь?
А начало моей истории тут http://www.mukhin.ru/bh/viewtopic.php-t=56
До скорой встречи на рукописных полях!

А новый строительный сезон начался с чистки снега. В Латвии невероятная зима - начиная с декабря пршлого года температура ни разу не поднималась выше 0 градусов, часто падал снег и не таял. В результате снежный покров в окрестностях Риги достиг 60-65 см. После очередного снегопада приходилось чистить снег с цокольного перекрытия, чтобы к оттепели площадка была чистой и можно было бы начать ставить каркас. На фотках 2 недели назад я и жена чистили снег, а сегодня я опять чистил, за сутки выпало 20 см.
Зимние зарисовкиНачало февраля 2010Начало февраля 2010Начало февраля 2010
Перед самыми морозами и снегом прикупил 1.5 м3 бруса, но удалось поставить только одну стойку, от которой пойдет отсчет уровней и погода испортилась окончательно.
Первая стойка, будет отсчетная
